ADPD4100/ADPD4101作为完整的多模态传感器前端，可驱动多达8个发光二极管（LED），并在多达8个独立电流输入上测量返回信号。交织时隙允许在多个通道上同步采样武汉股票配资平台，每个采样周期可进行12次独立测量。
数据输出和功能配置在ADPD4101上使用SPI接口，在ADPD4100上使用串行端口接口（I²C）。控制电路包括灵活的LED信号和同步检测。器件采用1.8 V模拟核心和1.8 V/3.3 V兼容的数字输入/输出（I/O）。
模拟前端（AFE）抑制通常来自环境光的信号偏移，无需多个滤波器或外部控制的抵消电路。提供光学传感器，使ADPD4100/ADPD4101成为传感器集线器，用于光电容积脉搏波描记法（PPG）、生物电势电极、电阻、电容、温度、生物传感器的同步测量。多种操作模式适用于各种传感器测量，包括但不限于：
医疗应用：光电容积脉搏波描记法（PPG）、心电图（ECG）、皮肤电活动（EDA）、阻抗、电容、温度
工业/消费应用：气体检测、烟雾检测、气溶胶检测

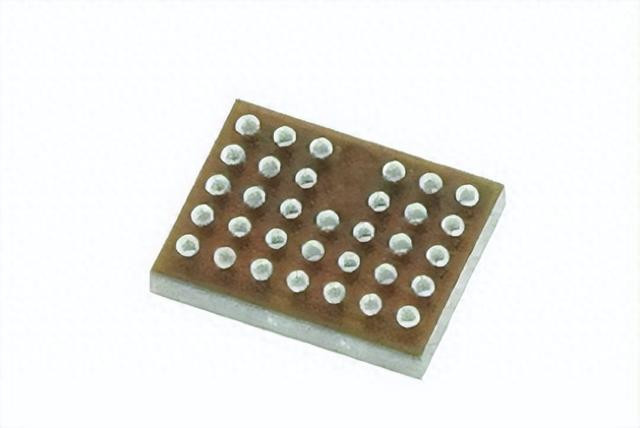

ADPD4100/ADPD4101采用3.11 mm×2.14 mm、0.4 mm pitch、33球晶圆级芯片规模封装（WLCSP），适用于对尺寸和功耗敏感的应用。
特性
多模态模拟前端
8个输入通道，支持多种操作模式以适应不同传感器测量
双通道同步采样处理
12个可编程时隙，用于同步传感器测量
灵活的输入多路复用器，支持差分和单端 sensing
8个LED驱动器，其中4个可同时驱动
内部振荡器支持0.004 Hz至9 kHz的灵活采样率
片上数字滤波
发射和接收信号链信噪比（SNR）：100 dB
1 kHz以下交流环境光抑制：60 dB
LED峰值驱动总电流：40 mA
系统总功耗：30 μW（LED与AFE组合功耗）
25 Hz PPG、100 nA AC触发下75 dB SNR的连续测量
支持SPI和I²C通信
512字节FIFO尺寸
应用
可穿戴健康与健身监测设备：心率监测器（HRM）、心率变异性（HRV）、压力、血压估计、血氧饱和度（SpO₂）、 hydration状态、身体成分
工业监测：二氧化碳（CO₂）、烟雾、气溶胶检测
家庭患者监测武汉股票配资平台
